高 频 火 花 试 验 机 比 选 公 告

        重庆鸽牌电瓷有限公司实施高频火花试验机项目，现邀请符合资质条件的单位参加比选。

一、比选单位：重庆鸽牌电瓷有限公司

二、项目名称：高频火花试验机

三、项目标的要求：

（1）货物名称、数量、技术参数：

（2）交货期：合同签订生效之日起50日历日内。

（3）交货地点：买方项目现场（重庆长寿晏家工业园区河泉北一路10号）。

（4）整套设备（系统）组成满足或优于比选文件规定的技术参数。

四、资质要求：

（1）比选申请人必须是专业设备制造商，具有独立法人资格，并具有有效的营业执照（提供营业执照副本复印件并加盖比选申请人公章，以扫描件形式发到我司指定邮箱）；

（2）设备制造商注册资本为100万人民币（或等值外币）及以上；

五、报名时间：

2025年9月11日--2025年9月17日

六、报名地点及方式：（比选文件获取方式）

报名地点：重庆鸽牌电瓷有限公司（重庆市长寿区晏家工业园    区河泉北一路10号）

        报名方式：比选申请人将资质要求中的相关文件发送至联系人邮箱cqdc2006@163.com，标题注明单位名称，进行资质审查。

        比选文件获取方式：资质审核通过后由联系人统一发放给资质合格的供应商。

联系人： 陈师禹               联系电话：18875015238

                              重庆鸽牌电瓷有限公司

                                2025年9月11日

附件一

技术要求

重庆鸽牌电瓷有限公司为满足国家电网对特高压盘形悬式瓷绝缘子产品的检验要求，拟采购一套特斯拉高频高压成套试验设备，用于产品出厂前例行电气检测。该套设备由高频高压试验变压器、电动调压器、控制台等组成。整套试验设备的各项指标应达到国家及行业标准的要求，应满足盘形悬式瓷绝缘子高频火花试验的性能需要，具体技术要求如下。

一、本套设备满足相关设备要求和试验方法的要求

1、JB/T9641—1999 试验变压器。

2、JISC3801-1993 绝缘子试验方法：为使试品两电极间产生闪络施

加足够多的高频电压 3-5S。

3、IEC383-1 第 16 款规定：施加试验电压至少持续 3S，并且试验

电压应足够高，以产生连续的火花。 绝缘子试验方式解释第 3 条款电气试验第 h 条中说明：高压电 压是一台旋转火花间隙式高频发生器产生，施加 3-5S 足以使绝缘子 产生闪络的电压。

4、GB311.1—1997 高压输变电设备的绝缘与配合。

5、GB/T16927.1—1997 高电压试验技术第一部分 一般试验要求。

6、GB/T16927.2—1997 高电压试验技术第二部分 测量系统 。

7、GB/7354—2003 局部放电测量。

8、GB/T509—1991 电力变压器试验导则。

9、GB2536—1990 变压器油。

10、GB/T7252—2000 变压器油中溶解气体分析和判断导则。

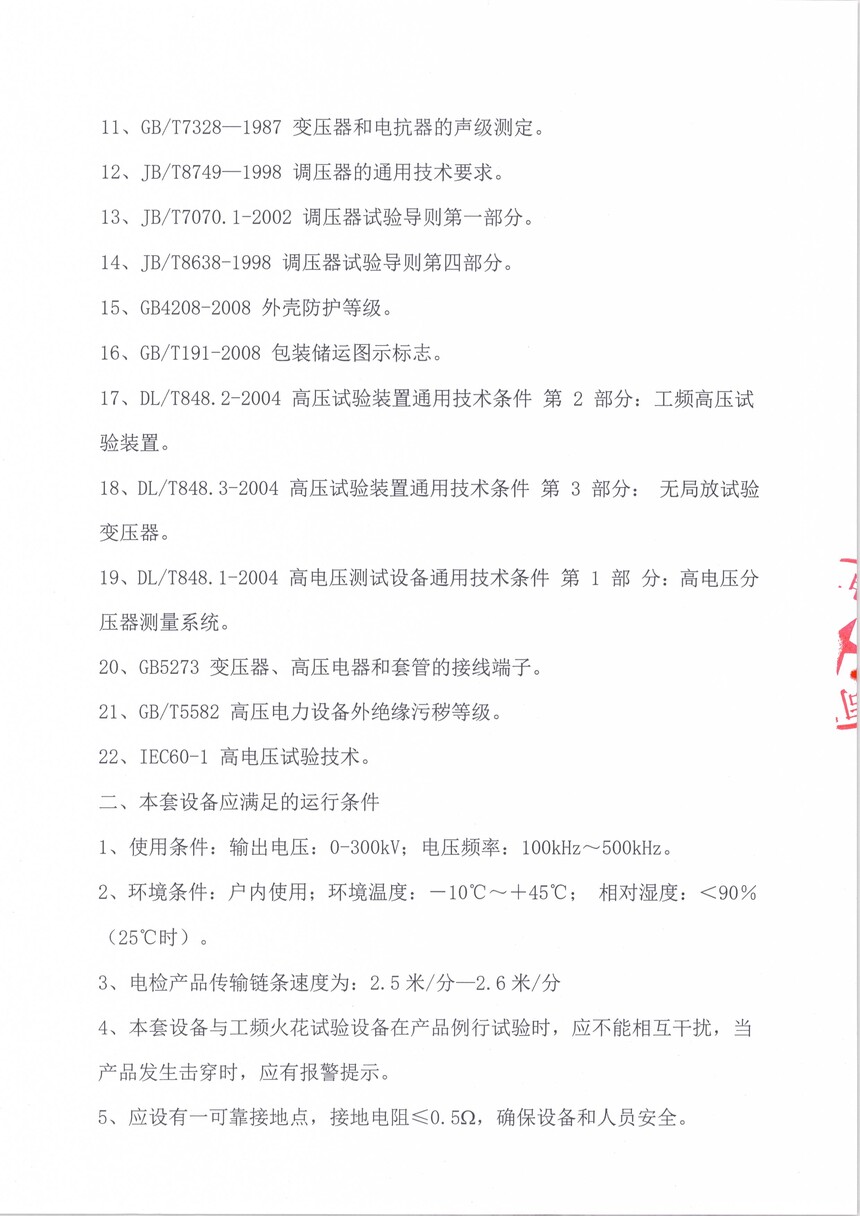

11、GB/T7328—1987 变压器和电抗器的声级测定。

12、JB/T8749—1998 调压器的通用技术要求。

13、JB/T7070.1-2002 调压器试验导则第一部分。

14、JB/T8638-1998 调压器试验导则第四部分。

15、GB4208-2008 外壳防护等级。

16、GB/T191-2008 包装储运图示标志。

17、DL/T848.2-2004 高压试验装置通用技术条件 第 2 部分：工频高压试验装置。

18、DL/T848.3-2004 高压试验装置通用技术条件 第 3 部分： 无局放试验变压器。

19、DL/T848.1-2004 高电压测试设备通用技术条件 第 1 部 分：高电压分压器测量系统。

20、GB5273 变压器、高压电器和套管的接线端子。

21、GB/T5582 高压电力设备外绝缘污秽等级。

22、IEC60-1 高电压试验技术。

二、本套设备应满足的运行条件

1、使用条件：输出电压：0-300kV；电压频率：100kHz～500kHz。

2、环境条件：户内使用；环境温度：－10℃～＋45℃； 相对湿度：＜90％（25℃时）。

3、电检产品传输链条速度为：2.5米/分—2.6米/分

4、本套设备与工频火花试验设备在产品例行试验时，应不能相互干扰，当产品发生击穿时，应有报警提示。

5、应设有一可靠接地点，接地电阻≤0.5W，确保设备和人员安全。

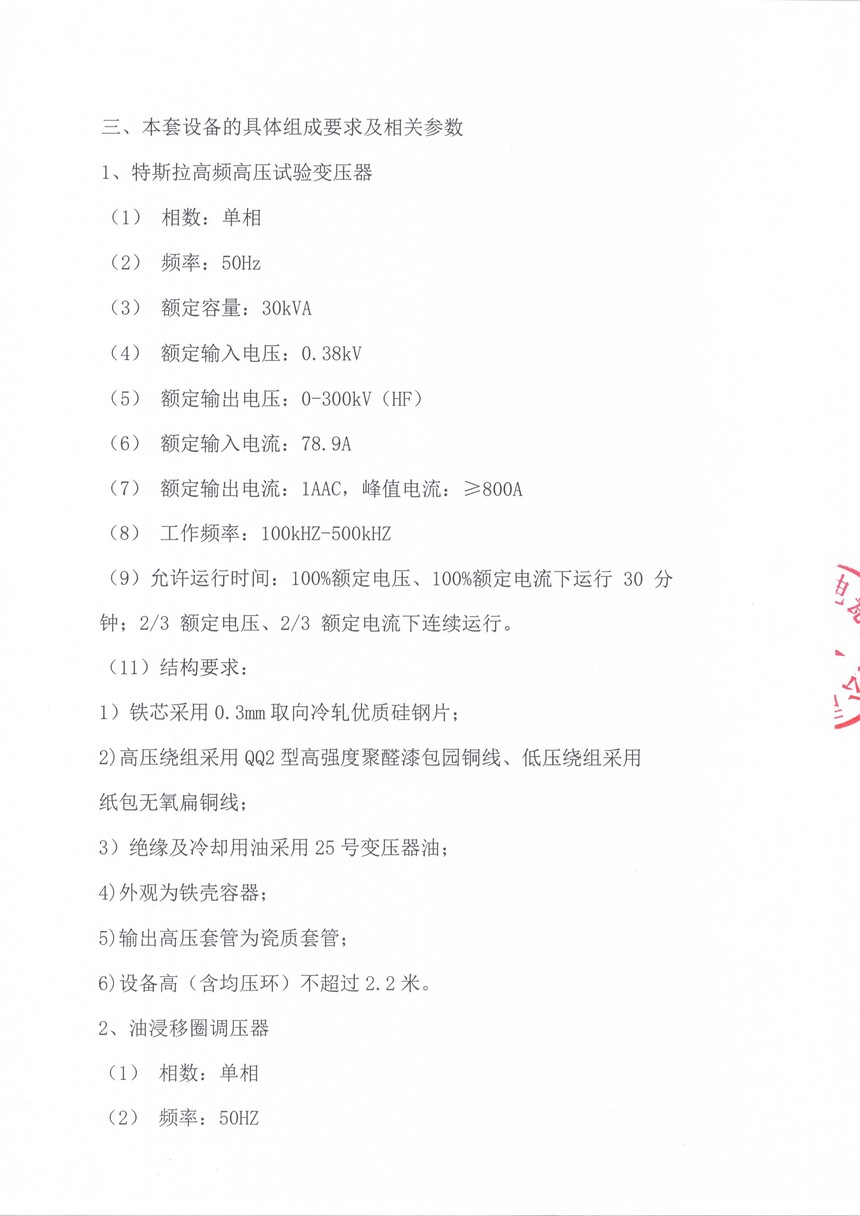

三、本套设备的具体组成要求及相关参数

1、特斯拉高频高压试验变压器

（1） 相数：单相

（2） 频率：50Hz

（3） 额定容量：30kVA

（4） 额定输入电压：0.38kV

（5） 额定输出电压：0-300kV（HF）

（6） 额定输入电流：78.9A

（7） 额定输出电流：1AAC，峰值电流：≥800A

（8） 工作频率：100kHZ-500kHZ

（9）允许运行时间：100%额定电压、100%额定电流下运行 30 分

钟；2/3 额定电压、2/3 额定电流下连续运行。

（11）结构要求：

1）铁芯采用0.3mm取向冷轧优质硅钢片；

2)高压绕组采用QQ2型高强度聚醛漆包园铜线、低压绕组采用

纸包无氧扁铜线；

3）绝缘及冷却用油采用25号变压器油；

4)外观为铁壳容器；

5)输出高压套管为瓷质套管；

6)设备高（含均压环）不超过2.2米。

2、油浸移圈调压器

（1） 相数：单相

（2） 频率：50HZ

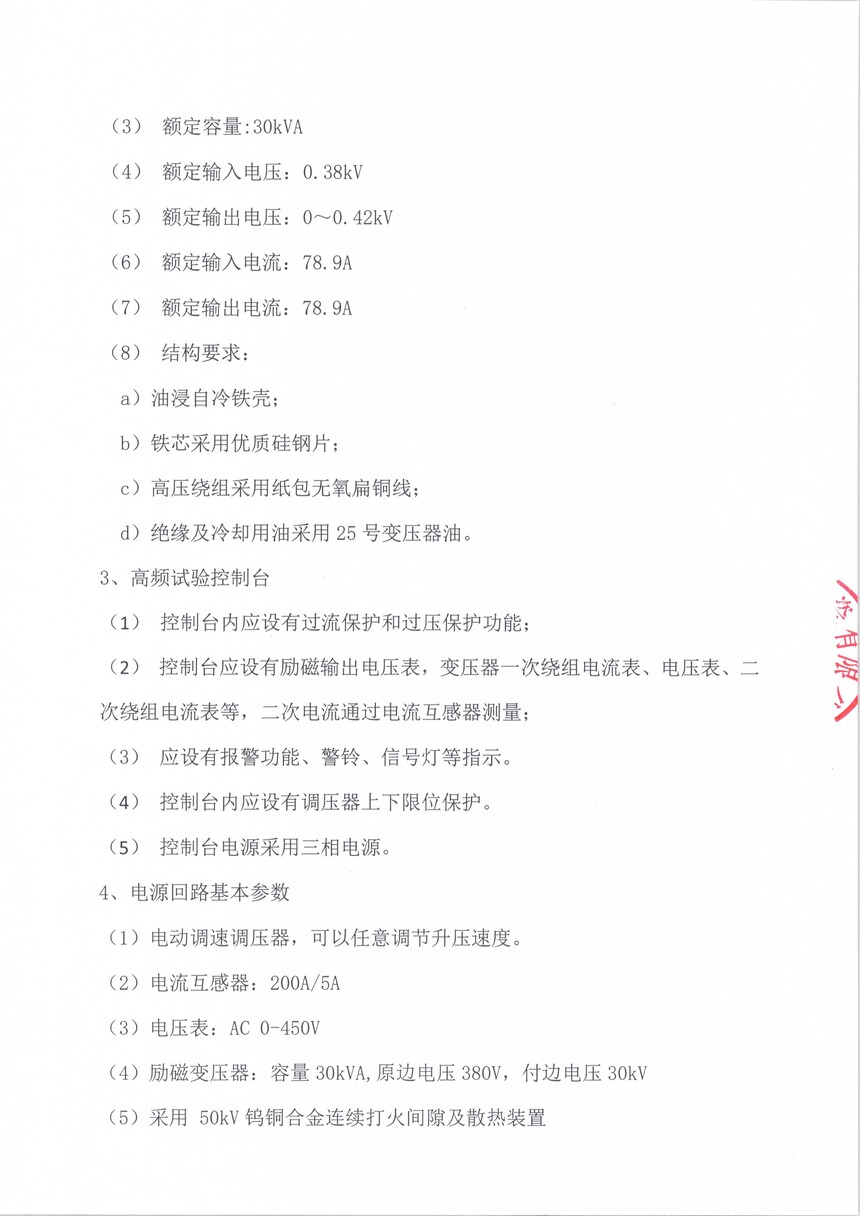

（3） 额定容量:30kVA

（4） 额定输入电压：0.38kV

（5） 额定输出电压：0～0.42kV

（6） 额定输入电流：78.9A

（7） 额定输出电流：78.9A

（8） 结构要求：

a）油浸自冷铁壳；

b）铁芯采用优质硅钢片；

c）高压绕组采用纸包无氧扁铜线；

d）绝缘及冷却用油采用25号变压器油。

3、高频试验控制台

（1） 控制台内应设有过流保护和过压保护功能；

（2） 控制台应设有励磁输出电压表，变压器一次绕组电流表、电压表、二次绕组电流表等，二次电流通过电流互感器测量；

（3） 应设有报警功能、警铃、信号灯等指示。

（4） 控制台内应设有调压器上下限位保护。

（5） 控制台电源采用三相电源。

4、电源回路基本参数

（1）电动调速调压器，可以任意调节升压速度。

（2）电流互感器：200A/5A

（3）电压表：AC 0-450V

（4）励磁变压器：容量30kVA,原边电压380V，付边电压30kV

（5）采用 50kV钨铜合金连续打火间隙及散热装置

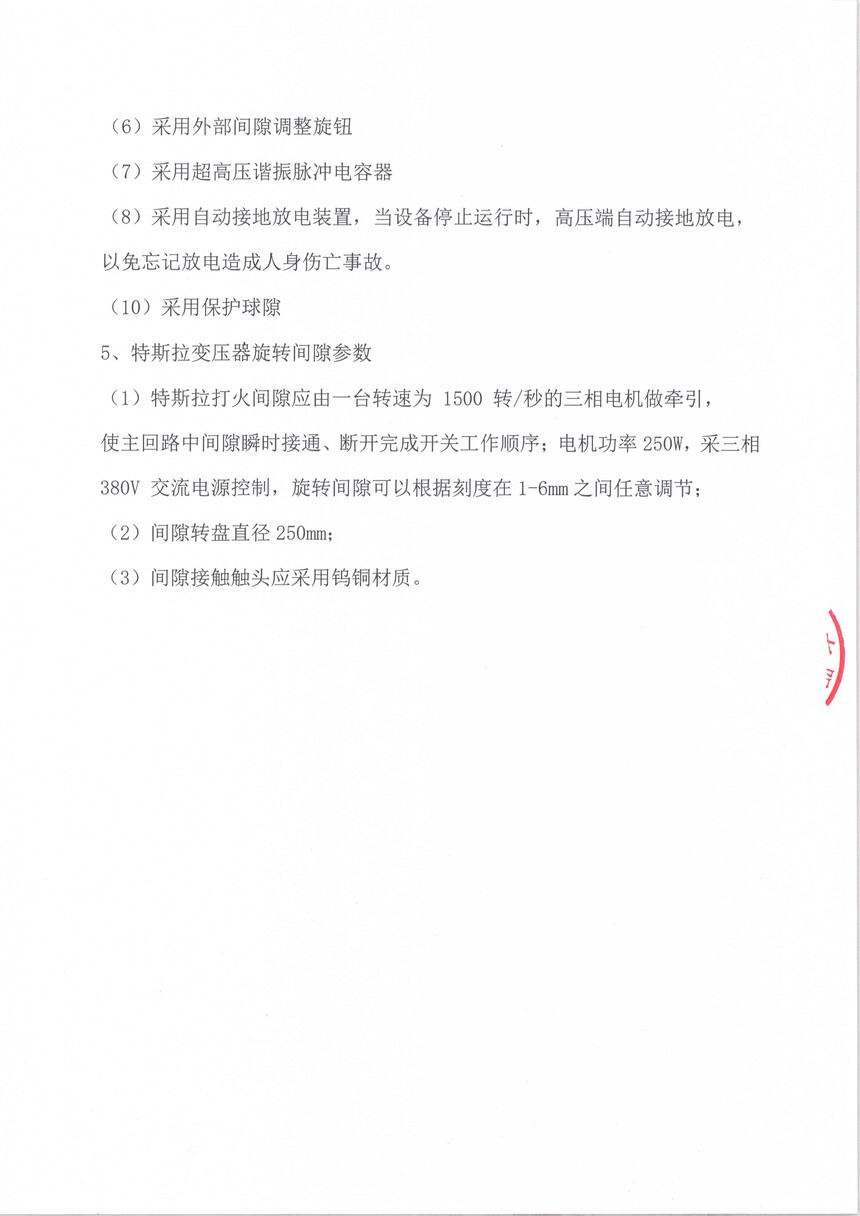

（6）采用外部间隙调整旋钮

（7）采用超高压谐振脉冲电容器

（8）采用自动接地放电装置，当设备停止运行时，高压端自动接地放电，以免忘记放电造成人身伤亡事故。

（10）采用保护球隙

5、特斯拉变压器旋转间隙参数

（1）特斯拉打火间隙应由一台转速为 1500 转/秒的三相电机做牵引，

使主回路中间隙瞬时接通、断开完成开关工作顺序；电机功率250W，采三相 380V 交流电源控制，旋转间隙可以根据刻度在1-6mm之间任意调节；

（2）间隙转盘直径250mm；

（3）间隙接触触头应采用钨铜材质。
